【産品簡介】

GM-M7200U 嵌入式工控主闆

支持Intel Kaby lake-U I5-7200U CPU

支持3路千兆網絡接口

支持2路VGA、1路HDMI(可選LVDS)顯示輸出

支持14個COM,6個USB3.0, 4個USB2.0

DC9-32V電源輸入



  • 産品詳情
  • 産品規格

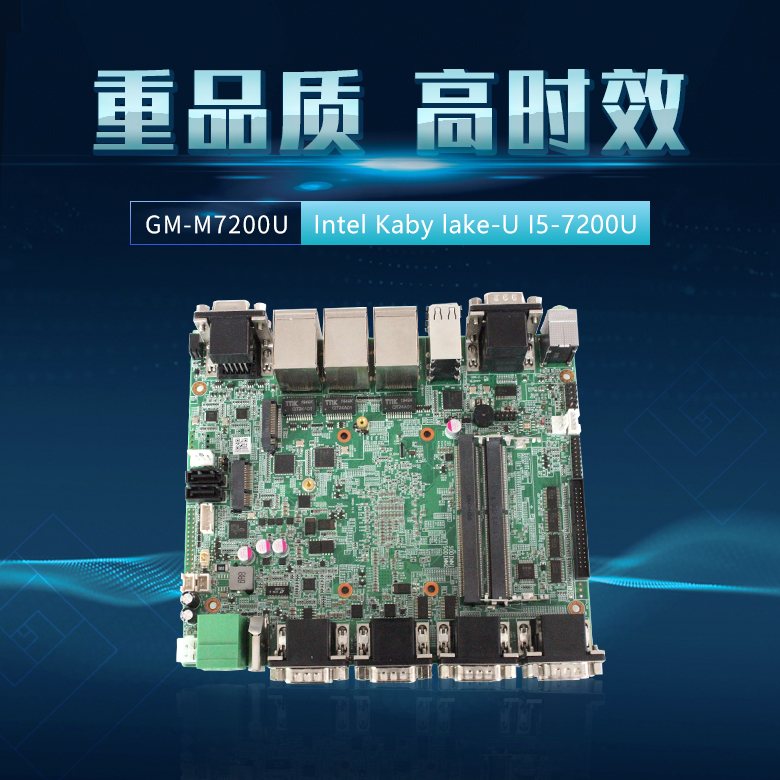

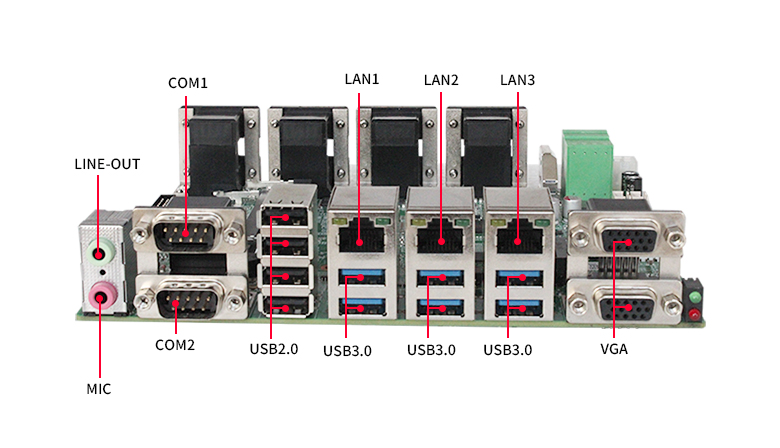

GM-M7200U 嵌入式工控主闆(圖1)

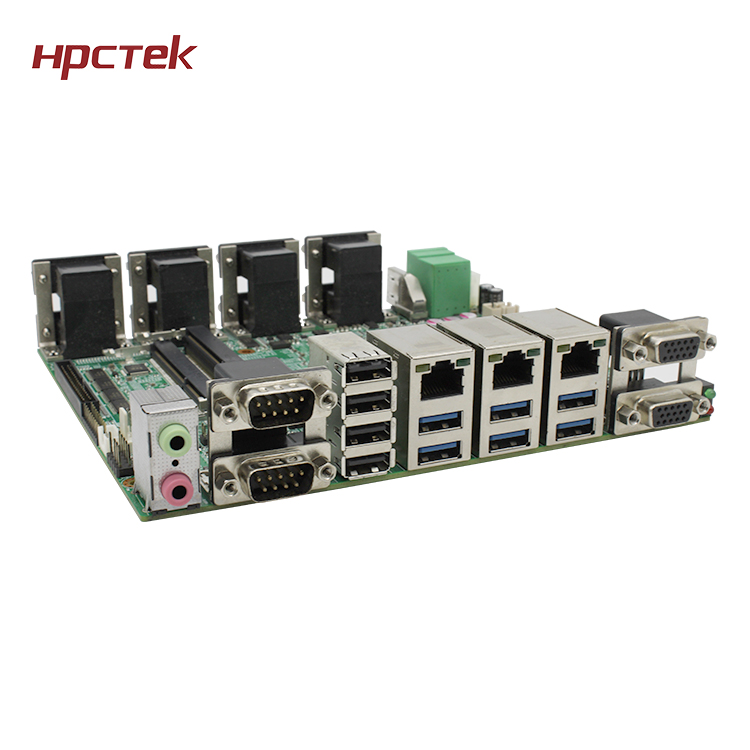

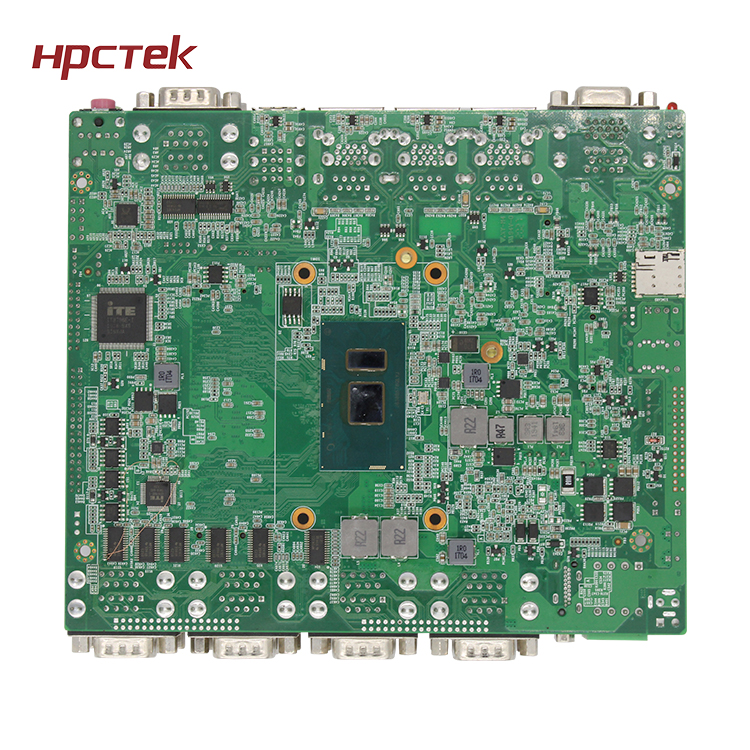

GM-M7200U 嵌入式工控主闆(圖2)

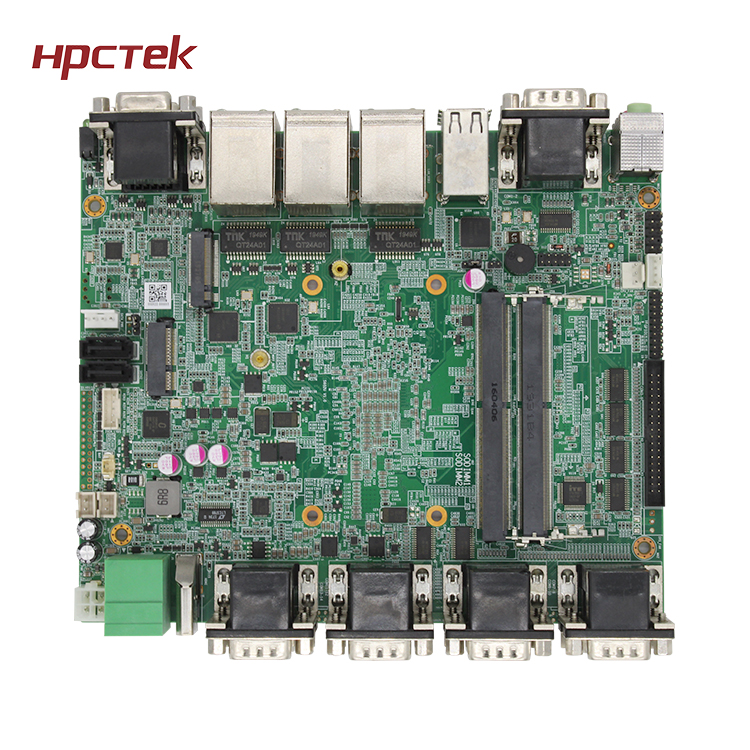

GM-M7200U 嵌入式工控主闆(圖3)

GM-M7200U 嵌入式工控主闆(圖4)

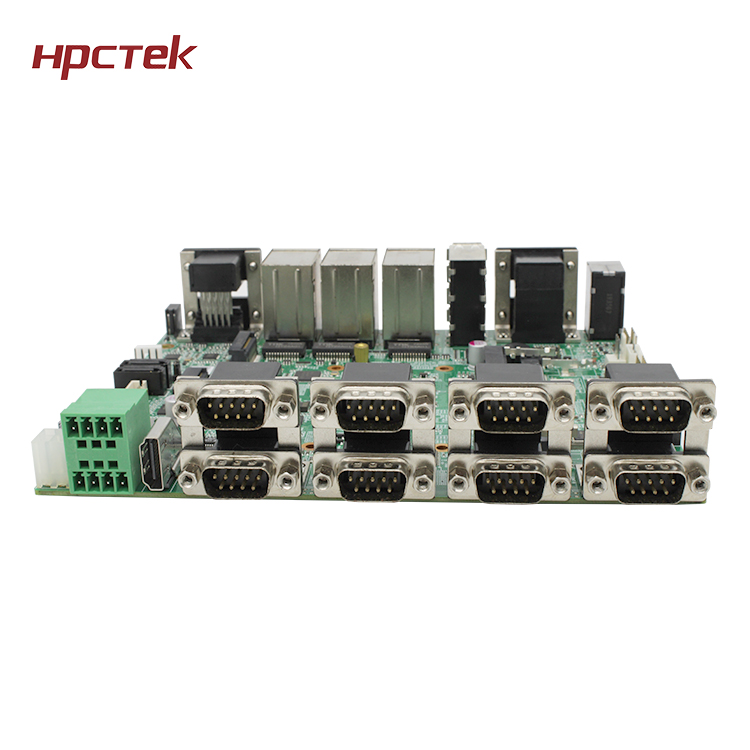

GM-M7200U 嵌入式工控主闆(圖5)

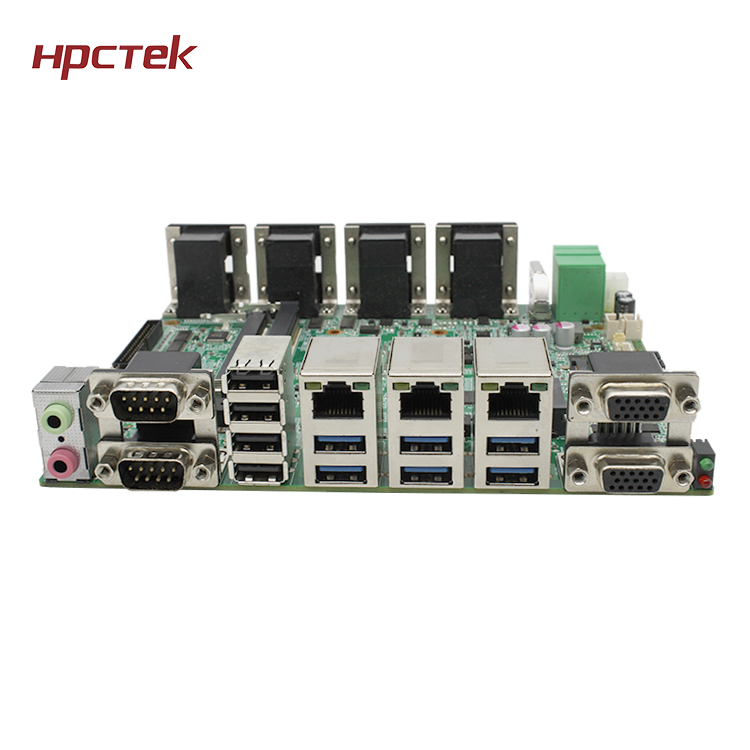

GM-M7200U 嵌入式工控主闆(圖6)

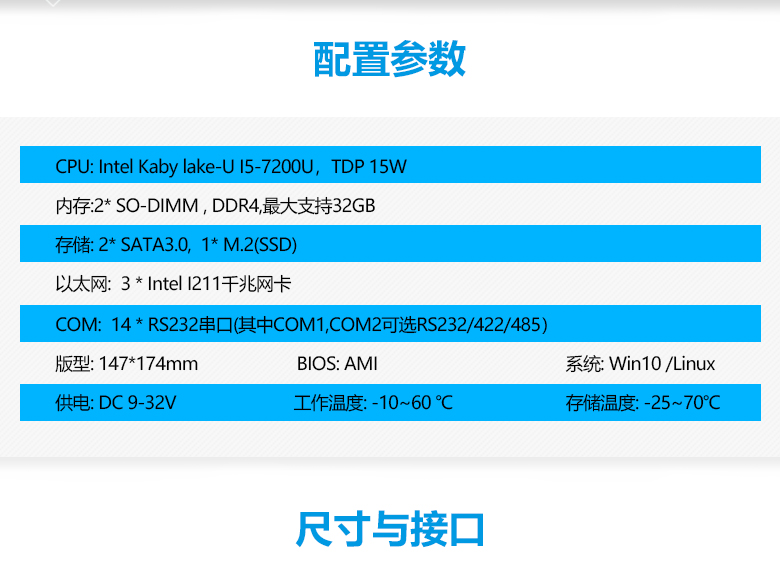

高能計算機GM-M7200U産品規格參數

CPU

Intel Kaby lake-U I5-7200U,TDP 15W

内存

2* SO-DIMM , DDR4,最大支持32GB

存儲

2* SATA3.0,  1* M.2(SSD)

聲卡

Realtek ALC269 2 * Line out,  2* Mic in

以太網

3 * Intel I211千兆網卡

顯示

2 * VGA ,  1 * HDMI/LVDS(HDMI與LVDS二選一)

COM

14 * RS232串口(其中COM1,COM2可選RS232/422/485)

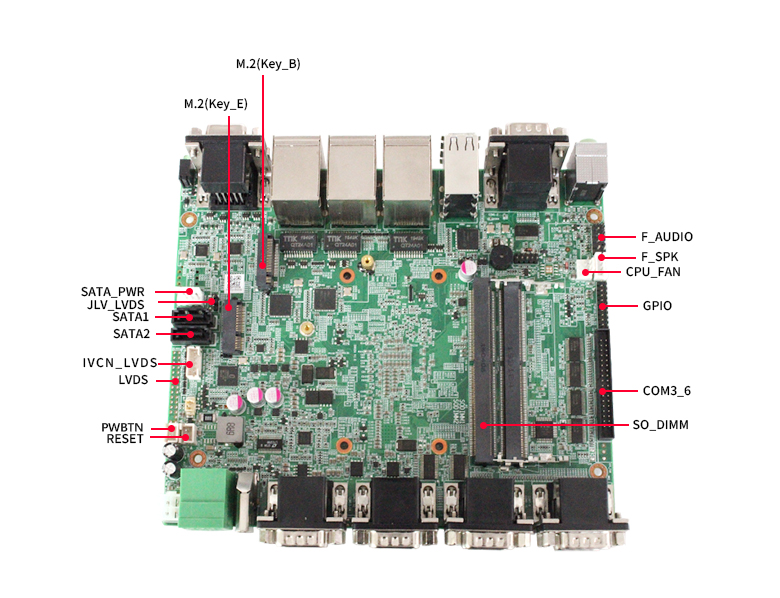

I/O接口

3 * RJ45網口

6 * USB3.0 Type-A接口

4 * USB2.0 Type-A接口

2 * 标準DB15 VGA接口

1 * HDMI 接口

1 * 2x15 PIN排針 LVDS接口

1 * M.2(4G/SSD,B-Key)

1 * M.2(WIFI,E-Key)

1 * 3.5mm音頻插座(Line out, Mic in)

1 * 2x5 PIN排針(Line out2, Mic in2)

1 * 8路GPIO

1 * 1x3 PIN系統風扇座子

1 * 1x4 PIN CPU風扇座子

1 * 2x4PIN鳳凰端子

1 * 2x2PIN電源座子

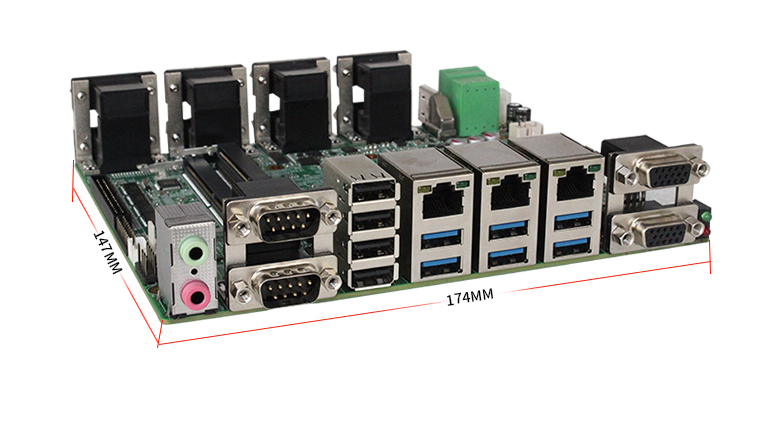

版型

147*174mm

BIOS

AMI

系統

Win7/Win10 /Linux

供電

DC 9-32V

工作溫度

-10~50 ℃

存儲溫度

-20~60℃
