【産品簡介】

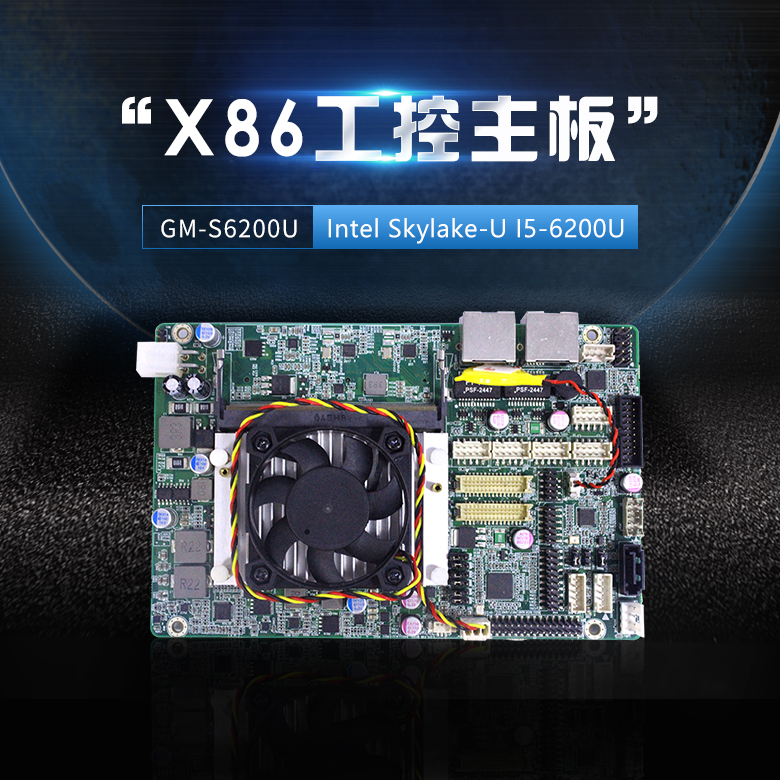

GM-S6200U INTEL I5-6200U主闆

闆載Intel Skylake-U I3-7100U處理器

支持1路VGA,1路eDP,1路LVDS顯示輸出

支持10個USB2.0,2個USB3.0,支持6 個RS232 COM

DC 9~36V寬壓輸入(推薦DC 12V)

廣泛應用于車載、智能交通、監控、電力設備、檢測設備等領域



  • 産品詳情
  • 産品規格

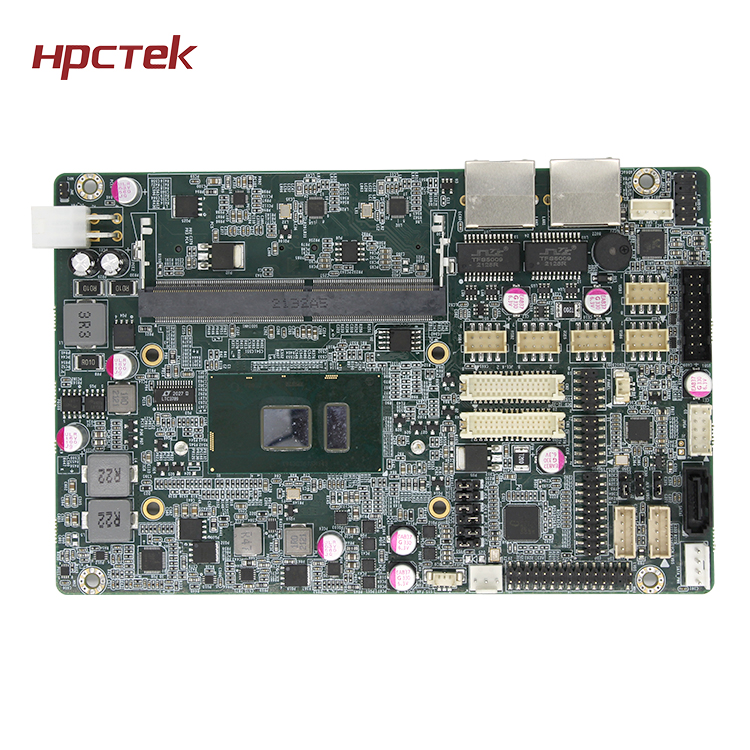

GM-S6200U INTEL3.5寸主闆(圖1)

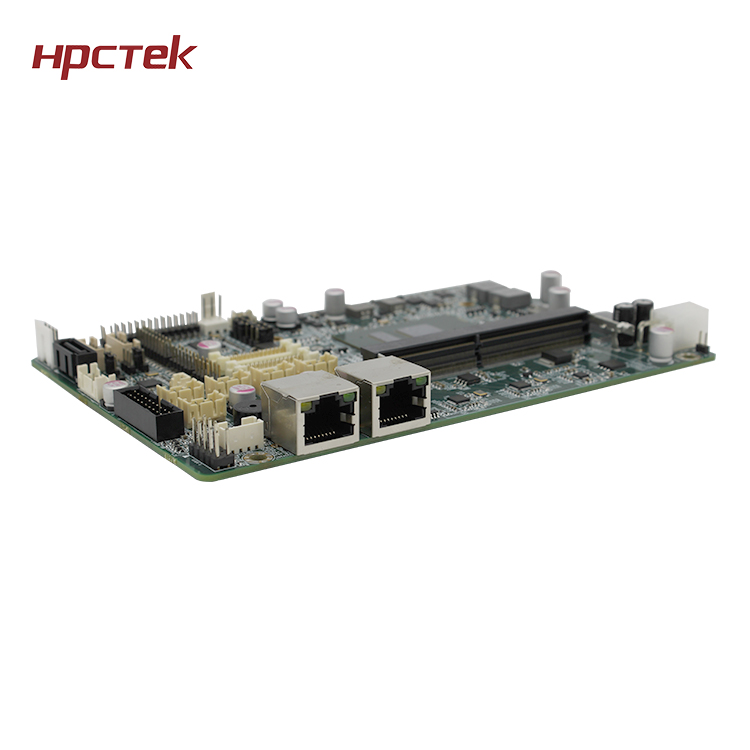

GM-S6200U INTEL3.5寸主闆(圖2)

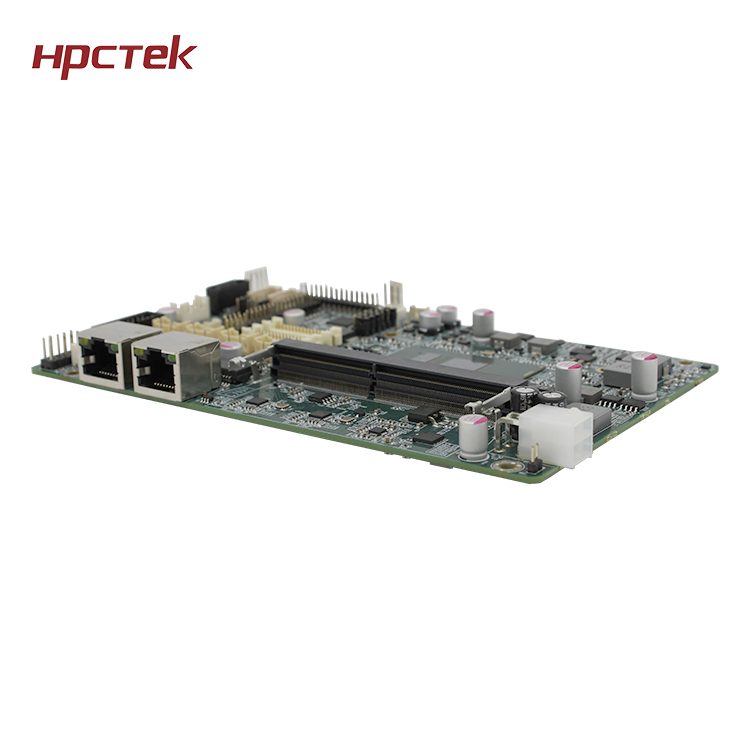

GM-S6200U INTEL3.5寸主闆(圖3)

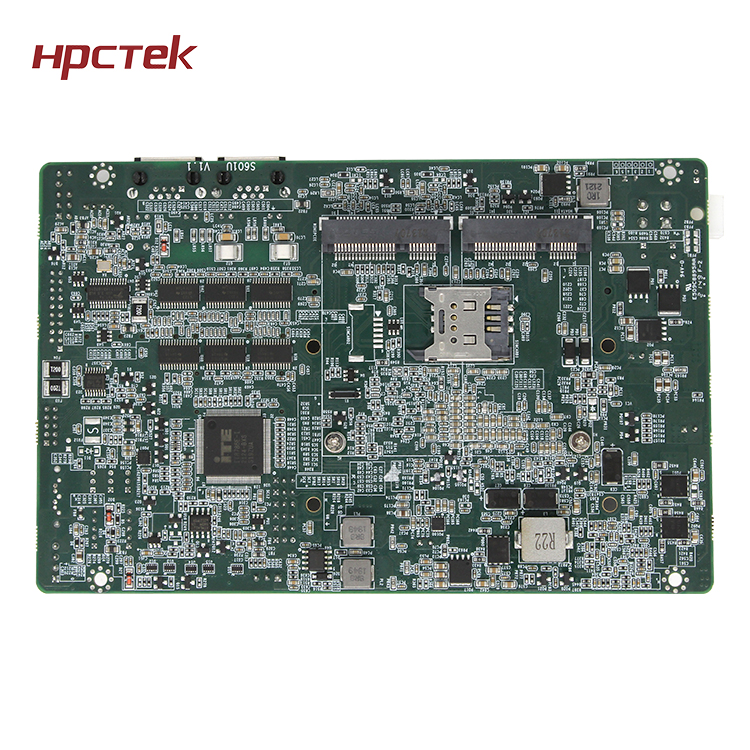

GM-S6200U INTEL3.5寸主闆(圖4)

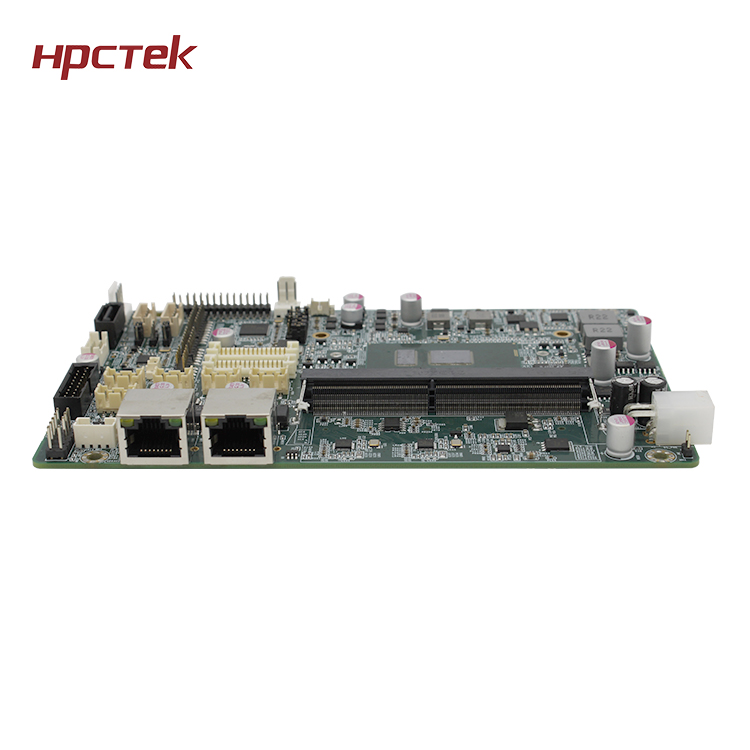

GM-S6200U INTEL3.5寸主闆(圖5)

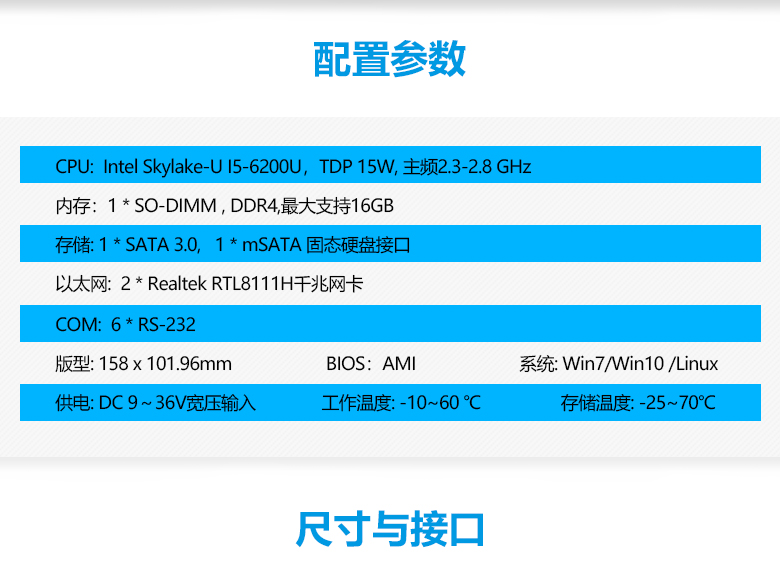

高能計算機GM-S6200U産品規格參數

CPU

Intel Skylake-U I5-6200U,TDP 15W, 主頻2.3-2.8 GHz

内存

1 * SO-DIMM , DDR4,最大支持16GB

存儲

1 * SATA 3.0,   1 * mSATA 固态硬盤接口

聲卡

Realtek ALC269,1 * Line out,  1 * Mic in, 1 * 2W功放輸出

以太網

2 * Realtek RTL8111H千兆網卡

顯示

CPU 集成顯卡,1 * VGA , 1 * EDP,1 * 24Bit 雙通道LVDS

COM

6 * RS-232

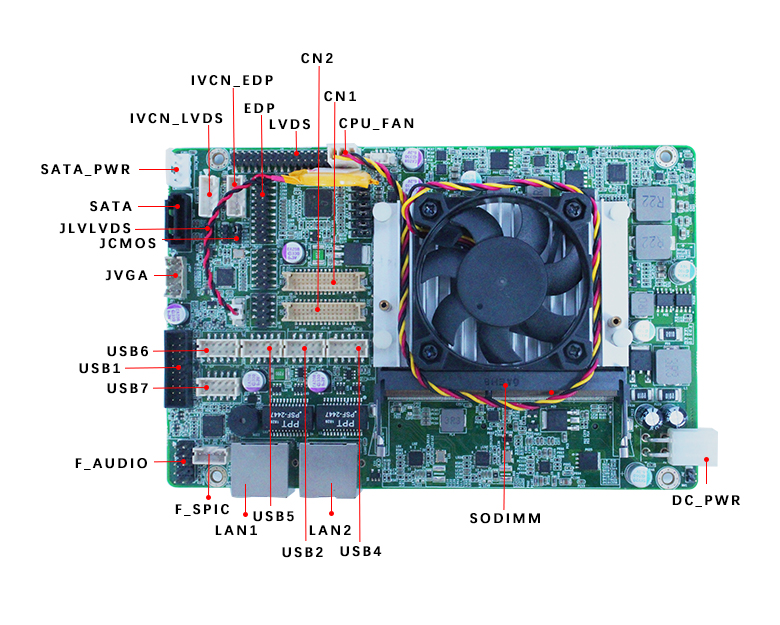

I / O接口

10 * USB 2.0

 2 * USB 3.0

2 * RJ45網口

1 * 2x10 PIN排針(2個USB3.0)

5 * 2x5 PIN座子(10個USB2.0)

1 * 2x5 PIN座子(VGA接口)

1 * 2x10 PIN排針(eDP接口)

1 * 2x15 PIN排針(LVDS接口)

1 * 2x5 PIN排針(Line out, Mic in)

1 * 1x4 PIN排針(2W功放輸出)

2 * 2x15 PIN座子(6個RS232,第1 PIN可以通過跳帽選擇DCD或5V)

1* MiniPCIE, 支持WIFI, 3G/4G (配Micro SIM卡座)

1 * 1x3 PIN系統風扇座子

1 * 1x3 PIN CPU風扇座子

1* 2x5 PIN排針(F_Panel)

1* 2x6 PIN排針(GPIO)

1*電源輸入座子ATX12V 2x2PIN

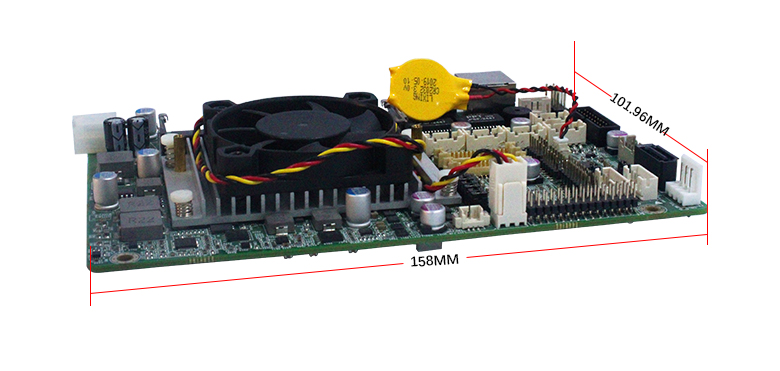

版型

158 x 101.96mm

BIOS

AMI

系統

Win7/Win10 /Linux

供電

DC 9~36V寬壓輸入(推薦DC 12V)

工作溫度

-10~60 ℃

存儲溫度

-25~70℃
