【産品簡介】

GM-S1900嵌入式J1900主闆3.5寸

采用 Bay Trail J1900 CPU,主頻2.0GHz,功耗低至10W.

一個SO-DIMM DDR3L内存插槽,最大支持8GB

主闆集成VGA,HDMI,LVDS顯示

8個USB2.0,1個USB3.0,2個RJ45千兆網口

10個RS232串口(COM1可選TTL電平,COM5、COM6可選RS422/RS485)



  • 産品詳情
  • 産品規格

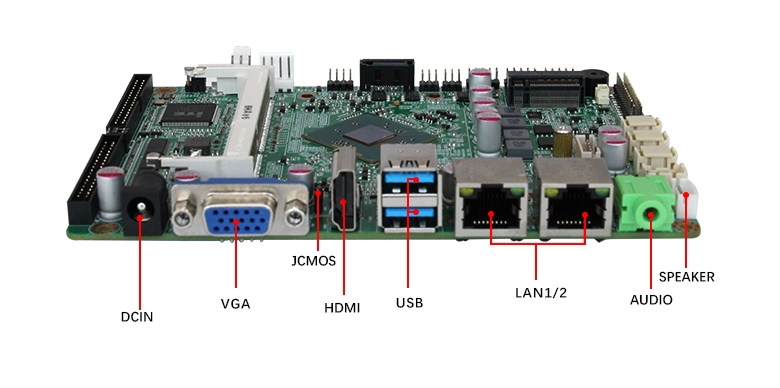

GM-S1900嵌入式主闆J1900主闆(圖1)

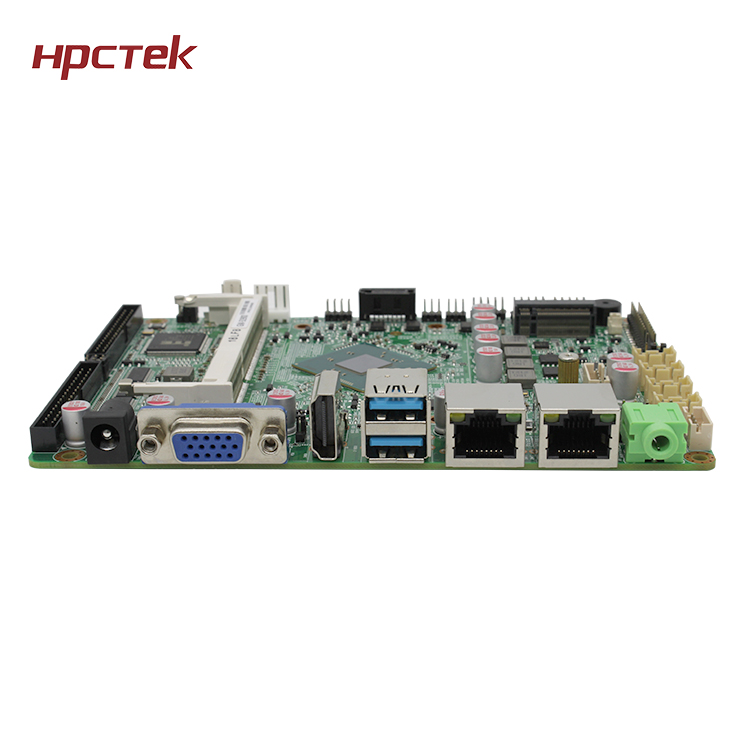

GM-S1900嵌入式主闆J1900主闆(圖2)

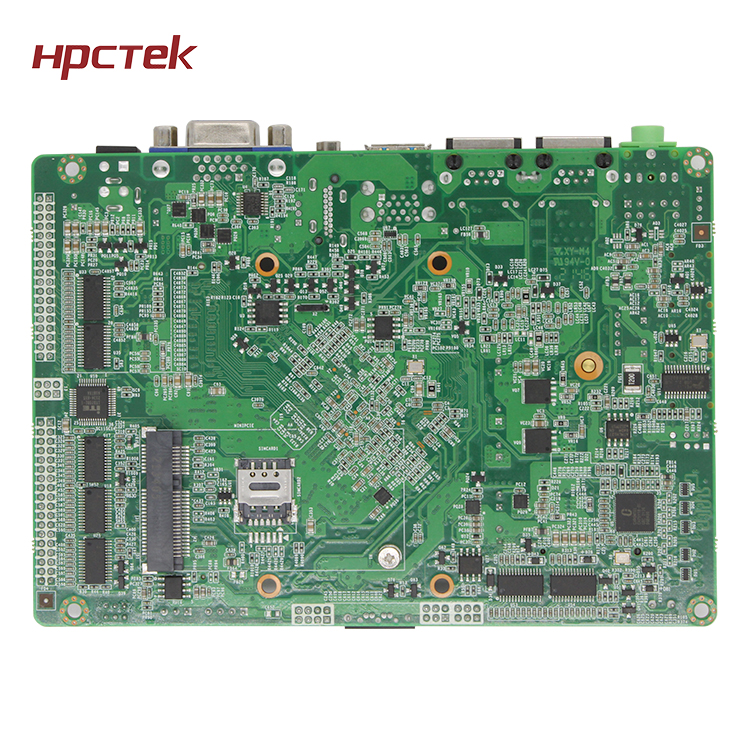

GM-S1900嵌入式主闆J1900主闆(圖3)

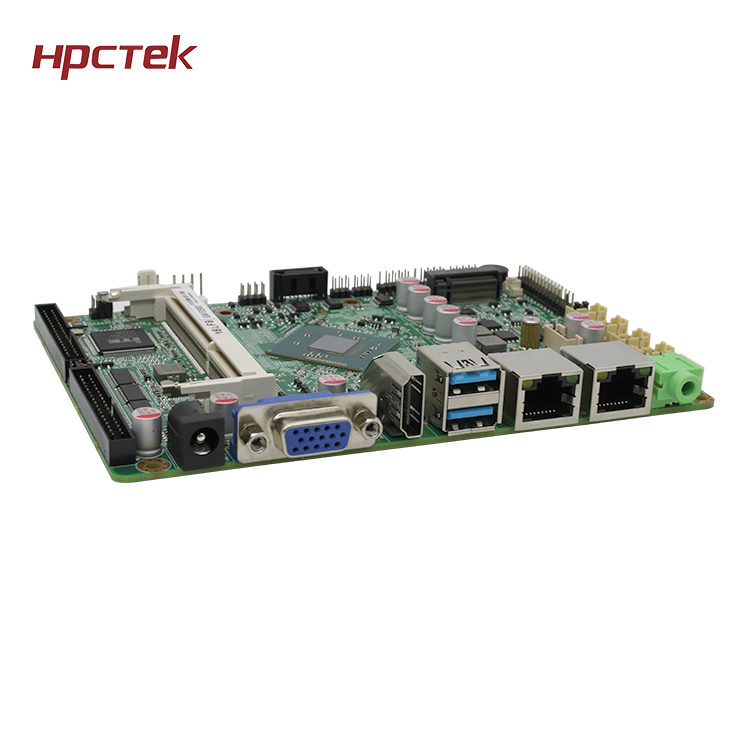

GM-S1900嵌入式主闆J1900主闆(圖4)

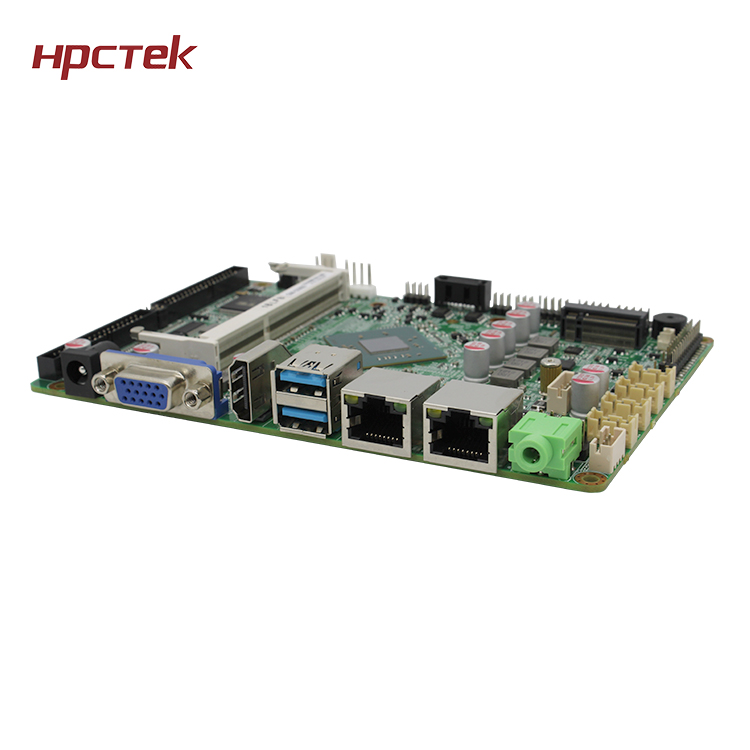

GM-S1900嵌入式主闆J1900主闆(圖5)

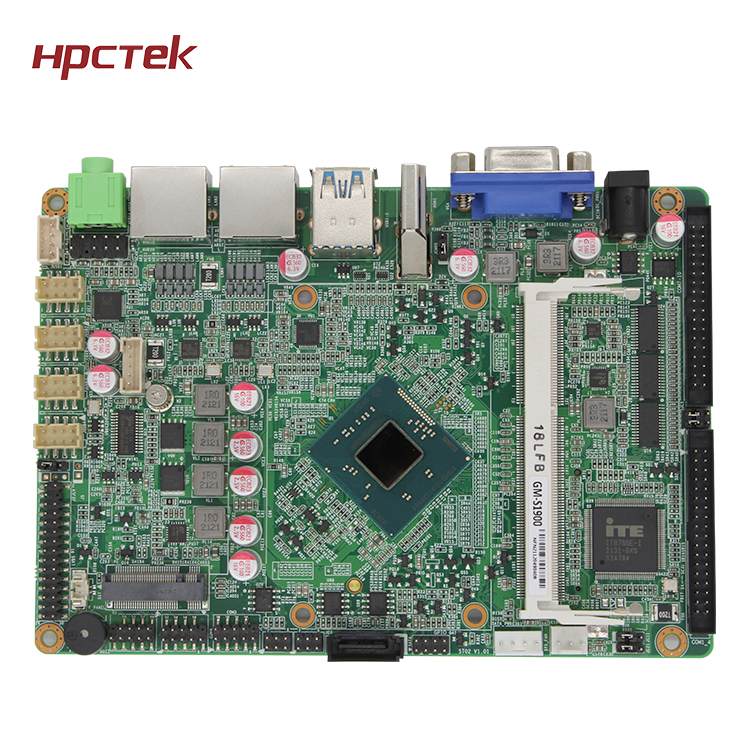

GM-S1900嵌入式主闆J1900主闆(圖6)

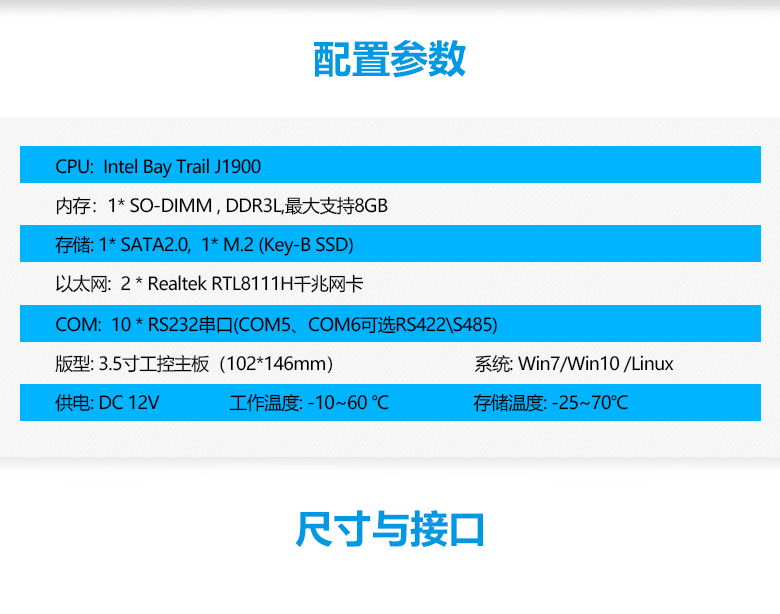

高能計算機GM-S1900産品規格參數

CPU

Intel Bay Trail J1900

内存

1* SO-DIMM , DDR3L,最大支持8GB

存儲

1* SATA2.0,  1* M.2 (Key-B SSD)

聲卡

ALC269

以太網

2 * Realtek RTL8111H千兆網卡

顯示

主闆集成顯卡,1* VGA ,  1 * HDMI,  1 * LVDS

COM

10 * RS232串口(COM5、COM6可選RS422\S485)

I/O接口

2 * 2x3 PIN排針(2個RS422/RS485)

1 * 2x3 PIN排針(COM1 TTL電平選擇)

2 * RJ45單層網口

8 * USB2.0 可選9個,其中JUSB4接口的下排(1/3/5/7PIN)與Minipcie座子的USB2.0信号共用,二選一。選擇9個USB2.0時,4G卡不可用,默認JUSB4接口隻有一個接口(2/4/6/8PIN)可用

 1 * USB3.0

1 * 3.5mm音頻插座(Line out)

1 * 2x5 PIN排針(Line out2, Mic in2)

1 * 1x4 PIN排針(2W功放輸出)

1 * Mini PCIE(4G/WIFI)

1* SATA2.0

1* M.2 (Key-B)

1 * 1x3 PIN CPU風扇座子

1* 2x4PIN排針(4路GPIO)

1* 2x5PIN排針(開機+複位+LED)

1 * DC電源插頭

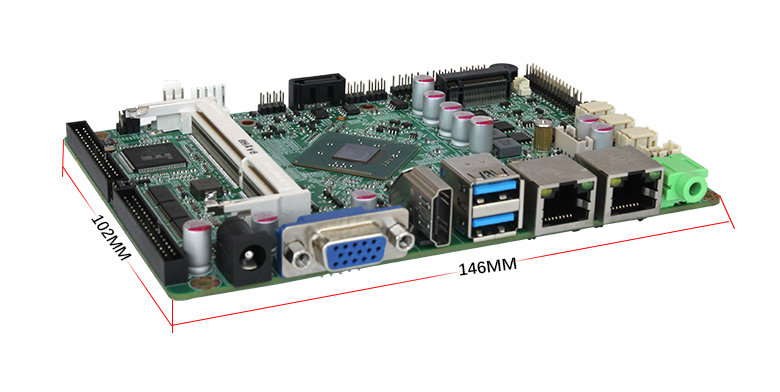

版型

3.5寸工控主闆(102*146mm)

系統

Win7/Win10 /Linux

供電

DC 12V

工作溫度

-10~50 ℃

存儲溫度

-20~60℃
